Dehnfugenprofile aus Edelstahl für mittlere Belastungen

Universell einsetzbare Dehnfugenprofile für mittlere Belastungen mit durchgehender Ankerschine und einer eingezogenen Kunststoffeinlage.

  • Zweiteiliges Edelstahlprofil mit 50 mm breiten, gelochten Auflageschenkel
  • Standardhöhen von 30 mm bis 60 mm
  • Ansichtsbreite von 44 mm bis 60 mm
  • Standardlängen: 3,0 Meter
  • Sonderlängen auf Anfrage

Datenblätter



description description description
421-AF

431-AF

451-AF

Anfrage- / Bestellformular

description

Dehnfugenprofil Serie 421-AF bis 451-AF

Unsere Dehnfugenprofile der Serie 421-AF bis 451-AF werden mit einer Kunststoffeinlage in den Standardfarben: schwarz, grau, braun und beige ausgeführt. Unsere Profile sind hierbei für Fugenbreiten von 40 bis 50 mm ausgelegt und bieten die unten aufgeführten Bewegungsaufnahmen. Die angegebenen Belastungen sind nur bei Verwendung der Montageanleitung von ASM-Profile gewährleistet.

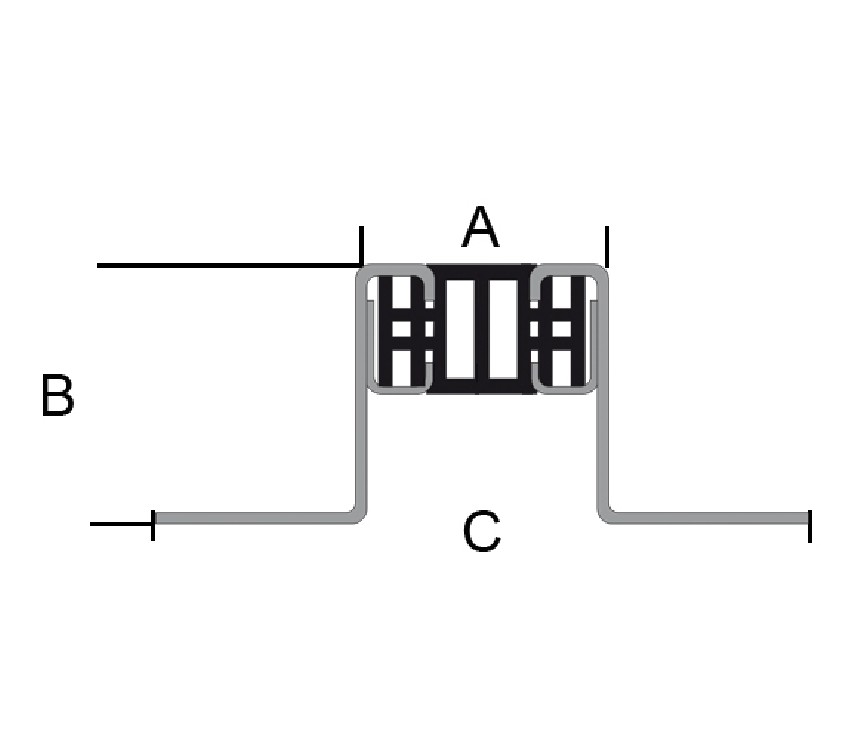

Artikel-Nr. Ansichts-
breite
( A )
Profil-
höhe
( B )
Bewegungsaufnahme Gesamt-
breite
( C )
ASM-Profile 421-AF-30 44 mm 30 mm 5 mm + / -3mm
Für Fugenbreite: bis 40 mm
119 mm
ASM-Profile 421-AF-40 44 mm 40mm 5 mm + / -3mm
Für Fugenbreite: bis 40 mm
119 mm
ASM-Profile 421-AF-50 44 mm 50 mm 5 mm + / -3mm
Für Fugenbreite: bis 40 mm
119 mm
ASM-Profile 421-AF-60 44 mm 60 mm 5 mm + / -3mm
Für Fugenbreite: bis 40 mm
119 mm
ASM-Profile 431-AF-30 50 mm 30 mm 7 mm + / -5mm
Für Fugenbreite: bis 45 mm
125 mm
ASM-Profile 431-AF-40 50 mm 40 mm 7 mm + / -5mm
Für Fugenbreite: bis 45 mm
125 mm
ASM-Profile 431-AF-50 50 mm 50 mm 7 mm + / -5mm
Für Fugenbreite: bis 45 mm
125 mm
ASM-Profile 431-AF-60 50 mm 60 mm 7 mm + / -5mm
Für Fugenbreite: bis 45 mm
125 mm
ASM-Profile 451-AF-30 60 mm 30 mm 10 mm + / -7 mm
Für Fugenbreite: bis 50 mm
135 mm
ASM-Profile 451-AF-40 60 mm 40 mm 10 mm + / -7 mm
Für Fugenbreite: bis 50 mm
135 mm
ASM-Profile 451-AF-50 60 mm 50 mm 10 mm + / -7 mm
Für Fugenbreite: bis 50 mm
135 mm
ASM-Profile 451-AF-60 60 mm 60 mm 10 mm + / -7 mm
Für Fugenbreite: bis 50 mm
135 mm

Sonderanfertigungen nach Kundenwunsch sind oftmals durch unsere geschulten und erfahrenen Mitarbeiter realisierbar. Sprechen Sie mit unseren Anwendungstechnikern, wir helfen Ihnen gerne. Wir von ASM-Profile haben schon für so manche "Problemfälle" eine Lösung liefern können.

Weitere Ausführungen wie, Einlage nach unten überstehend oder Einlage zurückspringend zur nachträglichen Versiegelung sind ebenfalls möglich. Wir erstellen Ihnen auch Kreuzungen, T-Stücke oder auch Winkel nach Ihren Vorgaben.

Details zum 421-AF-30 bis 421-AF-60

Details zum 431-AF-30 bis 431-AF-60

Details zum 451-AF-30 bis 451-AF-60
