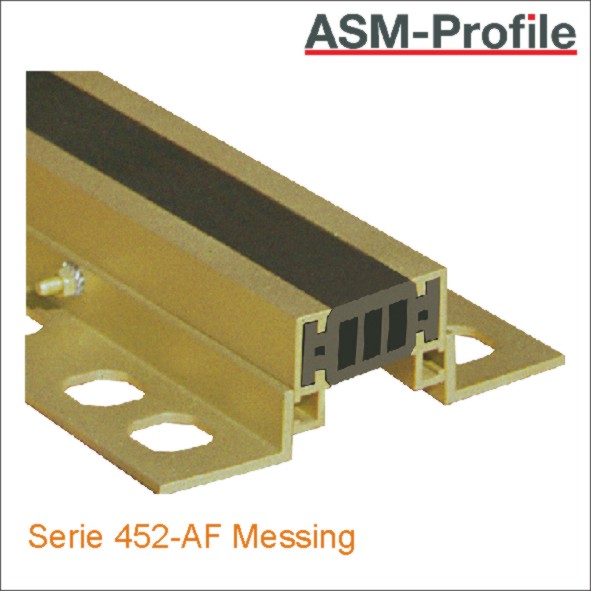

Dehnfugenprofile aus Messing für mittlere Belastungen
Universell einsetzbare Dehnfugenprofile für mittlere Belastungen mit durchgehender Ankerschine und einer eingezogenen Kunststoffeinlage.
- Zweiteiliges Messingprofil mit 40 mm breiten, gelochten Auflageschenkel
- Standardhöhen von 35 mm bis 60 mm
- Ansichtsbreite von 34 mm bis 57 mm
- Standardlängen: 2,5 Meter
- Sonderlängen auf Anfrage
Datenblätter
Anfrage- / Bestellformular
Dehnfugenprofil Serie 422-AF bis 452-AF
Unsere Dehnfugenprofile der Serie 422-AF bis 452-AF werden mit einer Kunststoffeinlage in den Standardfarben: schwarz, grau, braun und beige ausgeführt. Unsere Profile sind hierbei für Fugenbreiten von 40 bis 50 mm ausgelegt und bieten die unten aufgeführten Bewegungsaufnahmen. Die angegebenen Belastungen sind nur bei Verwendung der Montageanleitung von ASM-Profile gewährleistet.

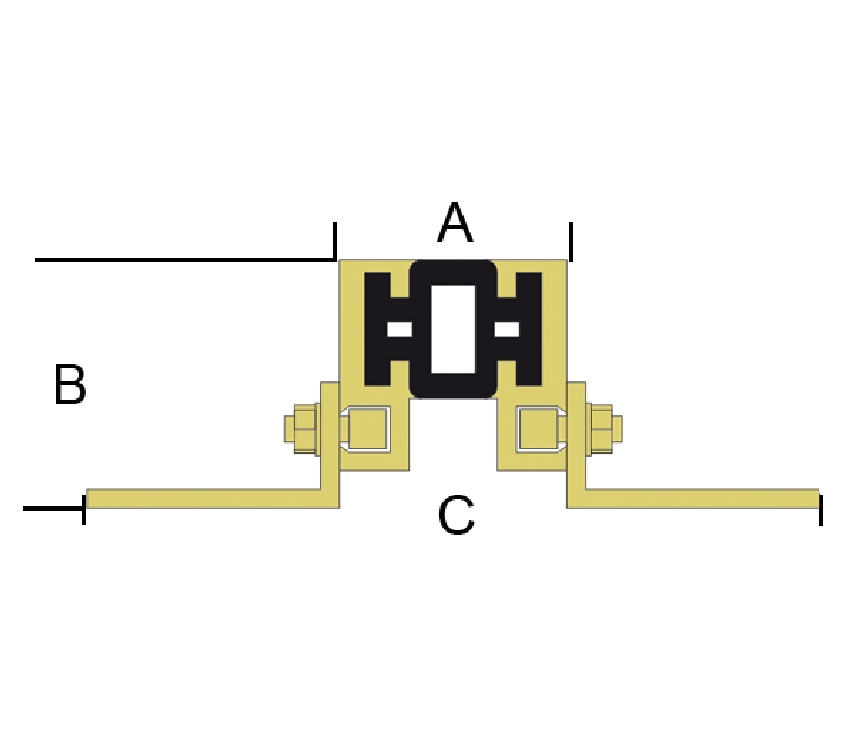

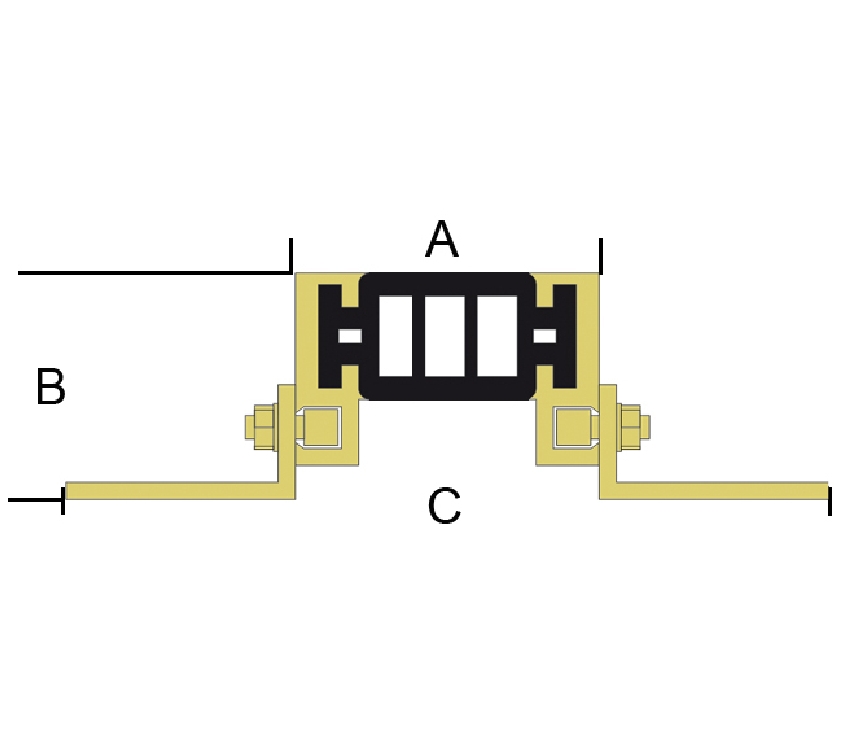

| Artikel-Nr. | Ansichts- breite ( A ) |
Profil- höhe ( B ) |
Bewegungsaufnahme | Gesamt- breite ( C ) |
|---|---|---|---|---|
| ASM-Profile 422-AF-35 | 34 mm | 35 mm | 5 mm + / -3mm Für Fugenbreite: bis 40 mm |
114 mm |
| ASM-Profile 422-AF-40 | 34 mm | 40mm | 5 mm + / -3mm Für Fugenbreite: bis 40 mm |
114 mm |
| ASM-Profile 422-AF-50 | 34 mm | 50 mm | 5 mm + / -3mm Für Fugenbreite: bis 40 mm |
114 mm |
| ASM-Profile 422-AF-60 | 34 mm | 60 mm | 5 mm + / -3mm Für Fugenbreite: bis 40 mm |
114 mm |
| ASM-Profile 432-AF-35 | 41 mm | 35 mm | 7 mm + / -5mm Für Fugenbreite: bis 45 mm |
121 mm |
| ASM-Profile 432-AF-40 | 41 mm | 40 mm | 7 mm + / -5mm Für Fugenbreite: bis 45 mm |
121 mm |
| ASM-Profile 432-AF-50 | 41 mm | 50 mm | 7 mm + / -5mm Für Fugenbreite: bis 45 mm |
121 mm |
| ASM-Profile 432-AF-60 | 41 mm | 60 mm | 7 mm + / -5mm Für Fugenbreite: bis 45 mm |
121 mm |
| ASM-Profile 452-AF-35 | 57 mm | 35 mm | 10 mm + / -7mm Für Fugenbreite: bis 50 mm |
137 mm |
| ASM-Profile 452-AF-40 | 57 mm | 40 mm | 10 mm + / -7mm Für Fugenbreite: bis 50 mm |
137 mm |
| ASM-Profile 452-AF-50 | 57 mm | 50 mm | 10 mm + / -7mm Für Fugenbreite: bis 50 mm |
137 mm |
| ASM-Profile 452-AF-60 | 57 mm | 60 mm | 10 mm + / -7mm Für Fugenbreite: bis 50 mm |
137 mm |
Sonderanfertigungen nach Kundenwunsch sind oftmals durch unsere geschulten und erfahrenen Mitarbeiter realisierbar. Sprechen Sie mit unseren Anwendungstechnikern, wir helfen Ihnen gerne. Wir von ASM-Profile haben schon für so manche "Problemfälle" eine Lösung liefern können.
Weitere Ausführungen wie, Einlage nach unten überstehend oder Einlage zurückspringend zur nachträglichen Versiegelung sind ebenfalls möglich. Wir erstellen Ihnen auch Kreuzungen, T-Stücke oder auch Winkel nach Ihren Vorgaben.
Details zum 422-AF-35 bis 422-AF-60
Details zum 432-AF-35 bis 432-AF-60
Details zum 452-AF-35 bis 452-AF-60
