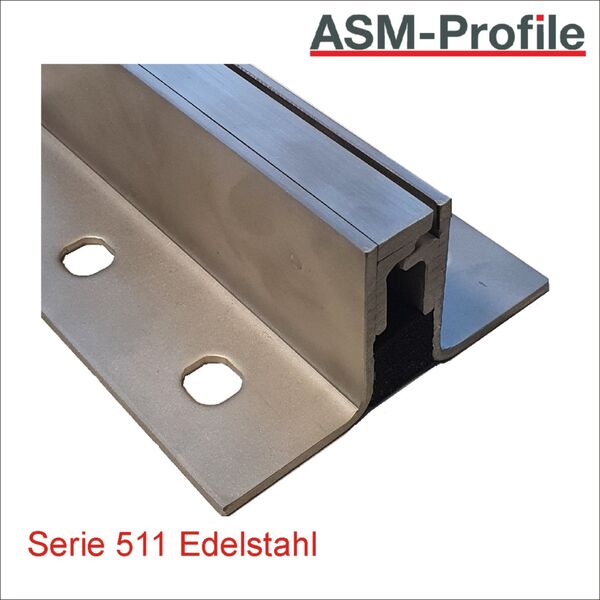

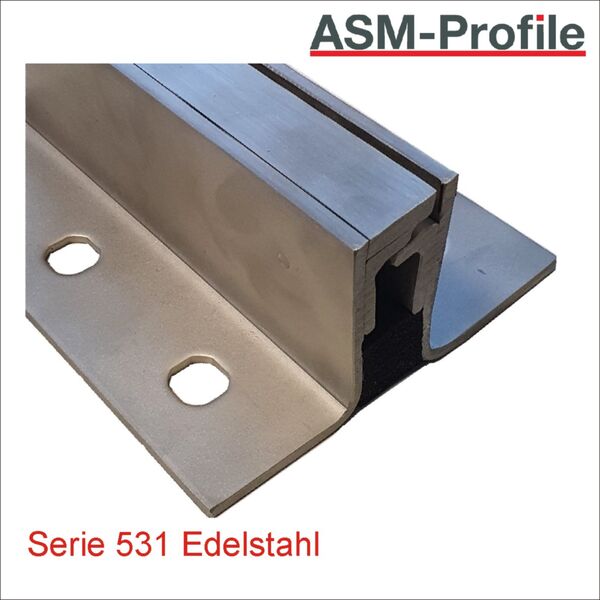

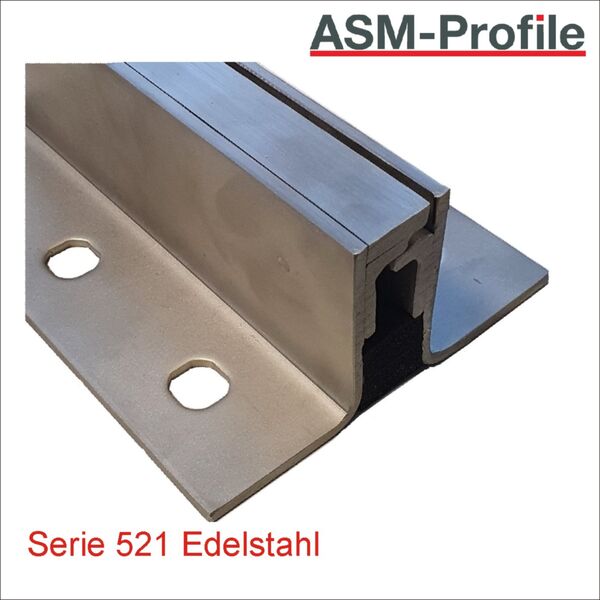

Scharfkantiges Edelstahl-Vollprofil für Schwerlastverkehr
Universell einsetzbare Dehnfugenprofile für schwere Belastungen mit durchgehender Ankerschiene und einer aufkaschierten Neopren-Einlage.
- Zweiteiliges Edelstahl-Vollprofil mit Edelstahlflachstreifen als Abdeckung
- Standardhöhe 35-60 mm
- Ansichtsbreite 23 - 33 mm
- Standardlängen: 3,0 Meter
- Sonderlängen auf Anfrage
Datenblätter
Dehnfugenprofile Serie 511 bis 531
Unsere Dehnfugenprofile der Serie 511 bis 531 werden mit einer aufkaschierten Neoprene-Einlage in der Standardfarbe: schwarz ausgeführt. Die Profile bestehen vollständig aus Edelstahl und haben zusätzlich eine geschlossene Edelstahl Abdeckung. Unsere Profile sind hierbei für Fugenbreiten von 15 bis 25 mm ausgelegt und bieten die unten aufgeführten Bewegungsaufnahmen. Die angegebenen Belastungen sind nur bei Verwendung der Montageanleitung von ASM-Profile gewährleistet.
| Artikel-Nr. | Ansichts- breite ( A ) |
Profil- höhe ( B ) |
Bewegungsaufnahme | Gesamt- breite ( C ) |
|---|---|---|---|---|
| ASM-Profile 511-35 | 23 mm | 35 mm | 2 mm + / -2 mm Für Fugenbreite: bis 15 mm |
98 mm |
| ASM-Profile 511-40 | 23 mm | 40 mm | 2 mm + / -2 mm Für Fugenbreite: bis 15 mm |
98 mm |
| ASM-Profile 511-45 | 23 mm | 45 mm | 2 mm + / -2 mm Für Fugenbreite: bis 15 mm |
98 mm |
| ASM-Profile 511-50 | 23 mm | 50 mm | 2 mm + / -2 mm Für Fugenbreite: bis 15 mm |
98 mm |
| ASM-Profile 511-55 | 23 mm | 55 mm | 2 mm + / -2 mm Für Fugenbreite: bis 15 mm |
98 mm |
| ASM-Profile 511-60 | 23 mm | 60 mm | 2 mm + / -2 mm Für Fugenbreite: bis 15 mm |
98 mm |
| ASM-Profile 521-35 | 28 mm | 35 mm | 2 mm + / -2 mm Für Fugenbreite: bis 20 mm |
103 mm |
| ASM-Profile 521-40 | 28 mm | 40 mm | 2 mm + / -2 mm Für Fugenbreite: bis 20 mm |
103 mm |
| ASM-Profile 521-45 | 28 mm | 45 mm | 2 mm + / -2 mm Für Fugenbreite: bis 20 mm |
103 mm |
| ASM-Profile 521-50 | 28 mm | 50 mm | 2 mm + / -2 mm Für Fugenbreite: bis 20 mm |
103 mm |
| ASM-Profile 521-55 | 28 mm | 55 mm | 2 mm + / -2 mm Für Fugenbreite: bis 20 mm |
103 mm |
| ASM-Profile 521-60 | 28 mm | 60 mm | 2 mm + / -2 mm Für Fugenbreite: bis 20 mm |
103 mm |
| ASM-Profile 531-35 | 33 mm | 35 mm | 2 mm + / -2 mm Für Fugenbreite: bis 25 mm |
108 mm |
| ASM-Profile 531-40 | 33 mm | 40 mm | 2 mm + / -2 mm Für Fugenbreite: bis 25 mm |
108 mm |
| ASM-Profile 531-45 | 33 mm | 45 mm | 2 mm + / -2 mm Für Fugenbreite: bis 25 mm |
108 mm |
| ASM-Profile 531-50 | 33 mm | 50 mm | 2 mm + / -2 mm Für Fugenbreite: bis 25 mm |
108 mm |
| ASM-Profile 531-55 | 33 mm | 55 mm | 2 mm + / -2 mm Für Fugenbreite: bis 25 mm |
108 mm |
| ASM-Profile 531-60 | 33 mm | 50 mm | 2 mm + / -2 mm Für Fugenbreite: bis 25 mm |
108 mm |
Sonderanfertigungen nach Kundenwunsch sind oftmals durch unsere geschulten und erfahrenen Mitarbeiter realisierbar. Sprechen Sie mit unseren Anwendungstechnikern, wir helfen Ihnen gerne. Wir von ASM-Profile haben schon für so manche "Problemfälle" eine Lösung liefern können.
Weitere Ausführungen wie, Einlage nach unten überstehend oder Einlage zurückspringend zur nachträglichen Versiegelung sind ebenfalls möglich. Wir erstellen Ihnen auch Kreuzungen, T-Stücke oder auch Winkel nach Ihren Vorgaben.
Details zur Schwerlastprofilreihe 511-531
