Dehnfugenprofile aus Edelstahl für mittlere Belastungen
Universell einsetzbare Dehnfugenprofile für mittlere Belastungen mit durchgehender Ankerschine und einer eingezogenen Kunststoffeinlage.
- Zweiteiliges Edelstahlprofil mit 60 mm breiten, gelochten Auflageschenkel
- Standardhöhen von 30 bis 60 mm
- Ansichtsbreite von 31 mm
- Standardlängen: 3,0 Meter
- Sonderlängen auf Anfrage
- Kunststoffeinlage in CFL-S1 (schwer entflammbar) möglich
Datenblätter
Anfrage- / Bestellformular
Dehnfugenprofil Serie 321-G bis 321-TG
Unsere Dehnfugenprofile der Serie 321-G bis 321-TG werden mit einer auswechselbaren Kunststoffeinlage in den Standardfarben: schwarz, grau, braun und beige ausgeführt. Die verwendete Kunststoffeinlage ist auch in CFL-S1 (B1) schwer entflammbar lieferbar. Unsere Profile sind hierbei für Fugenbreiten von 25 mm ausgelegt und bieten die unten aufgeführten Bewegungsaufnahmen. Die angegebenen Belastungen sind nur bei Verwendung der Montageanleitung von ASM-Profile gewährleistet.

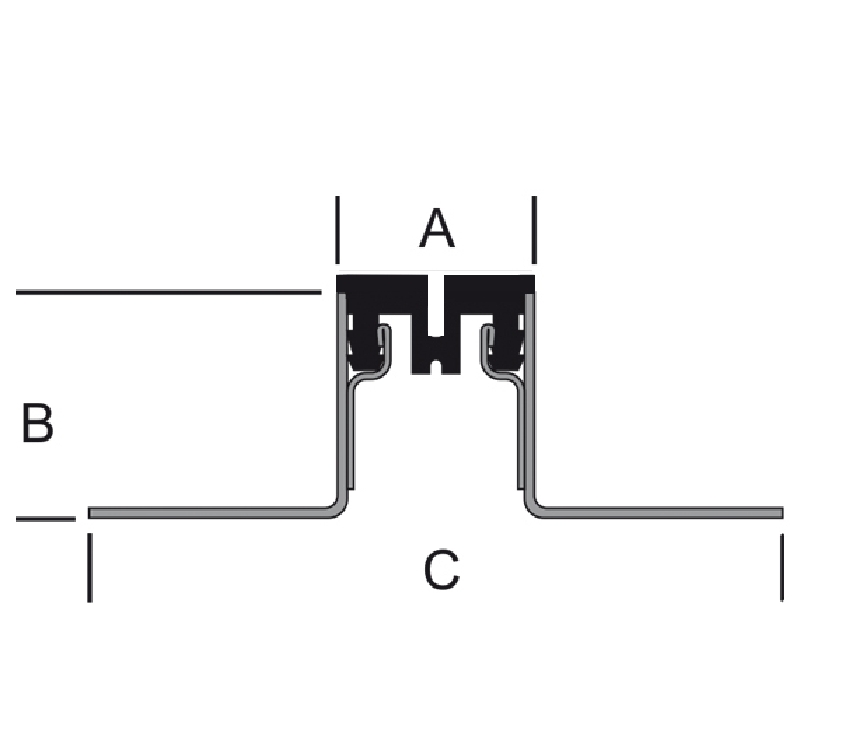

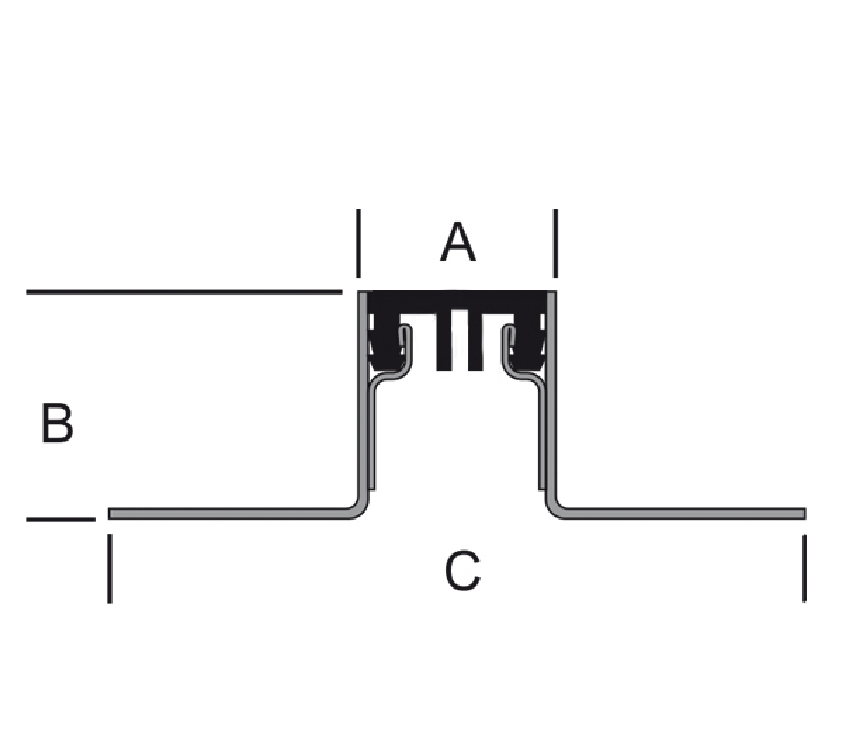

| Artikel-Nr. | Ansichts- breite ( A ) |
Profil- höhe ( B ) |
Bewegungsaufnahme | Gesamt- breite ( C ) |
|---|---|---|---|---|
| ASM-Profile 321-G-30 | 30 mm | 30 mm | 3 mm + / -2 mm Für Fugenbreite: bis 25 mm |
106 mm |
| ASM-Profile 321-G-40 | 30 mm | 40mm | 3 mm + / -2 mm Für Fugenbreite: bis 25 mm |
106 mm |
| ASM-Profile 321-G-50 | 30 mm | 50 mm | 3 mm + / -2 mm Für Fugenbreite: bis 25 mm |
106 mm |
| ASM-Profile 321-G-60 | 30 mm | 60 mm | 3 mm + / -2 mm Für Fugenbreite: bis 25 mm |
106 mm |
| ASM-Profile 321-T-33 | 30 mm | 33 mm | 5 mm + / -3 mm Für Fugenbreite: bis 25 mm |
106 mm |
| ASM-Profile 321-T-43 | 30 mm | 43 mm | 5 mm + / -3 mm Für Fugenbreite: bis 25 mm |
106 mm |
| ASM-Profile 321-T-53 | 30 mm | 53 mm | 5 mm + / -3 mm Für Fugenbreite: bis 25 mm |
106 mm |
| ASM-Profile 321-T-63 | 30 mm | 63 mm | 5 mm + / -3 mm Für Fugenbreite: bis 25 mm |
106 mm |
| ASM-Profile 321-TG-33 | 30 mm | 33 mm | 3 mm + / -2 mm Für Fugenbreite: bis 25 mm |
106 mm |
| ASM-Profile 321-TG-43 | 30 mm | 43 mm | 3 mm + / -2 mm Für Fugenbreite: bis 25 mm |
106 mm |
| ASM-Profile 321-TG-53 | 30 mm | 53 mm | 3 mm + / -2 mm Für Fugenbreite: bis 25 mm |
106 mm |
| ASM-Profile 321-TG-63 | 30 mm | 63 mm | 3 mm + / -2 mm Für Fugenbreite: bis 25 mm |
106 mm |
Sonderanfertigungen nach Kundenwunsch sind oftmals durch unsere geschulten und erfahrenen Mitarbeiter realisierbar. Sprechen Sie mit unseren Anwendungstechnikern, wir helfen Ihnen gerne. Wir von ASM-Profile haben schon für so manche "Problemfälle" eine Lösung liefern können.
Weitere Ausführungen wie, Einlage nach unten überstehend oder Einlage zurückspringend zur nachträglichen Versiegelung sind ebenfalls möglich. Wir erstellen Ihnen auch Kreuzungen, T-Stücke oder auch Winkel nach Ihren Vorgaben.
Details zum 321-G-30 bis 321-G-60

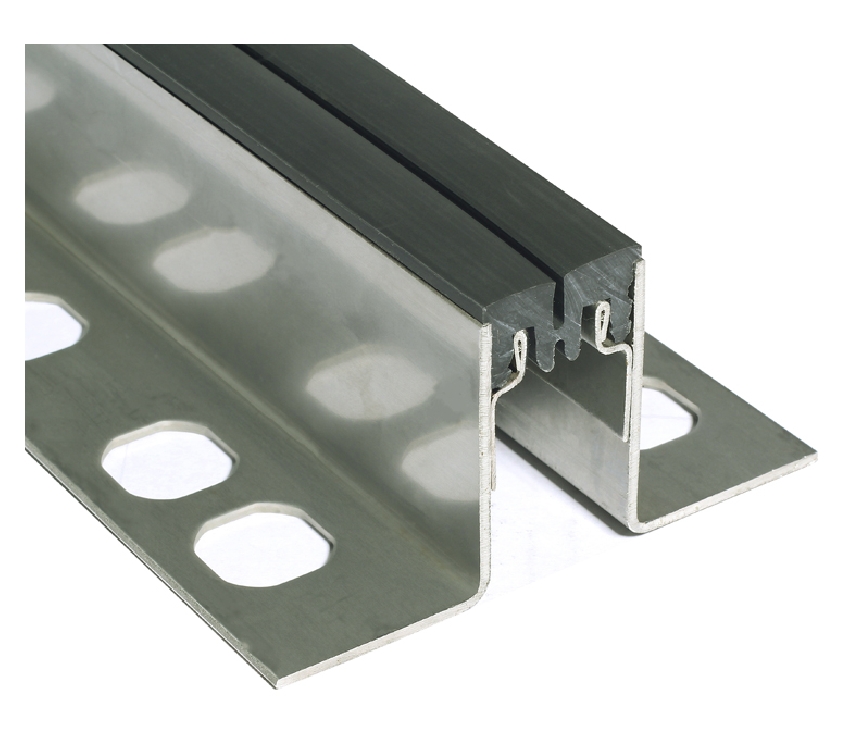

Details zum 321-T-33 bis 321-T-63

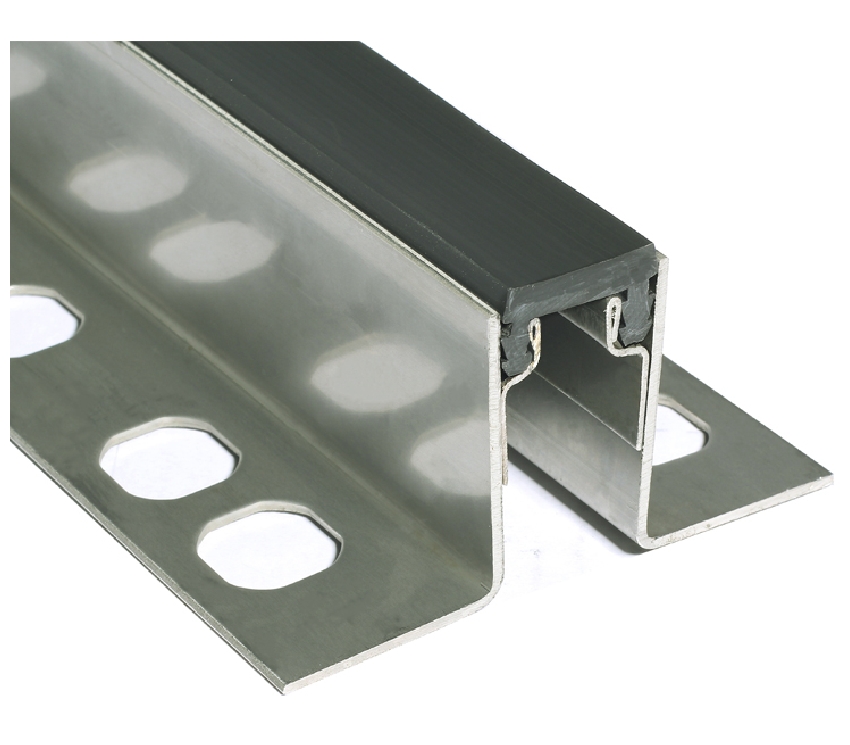

Details zum 321-TG-33 bis 321-TG-63
