Dehnfugenprofile aus Aluminium für leichte Belastungen
Universell einsetzbare Dehnfugenprofile für leichte Belastungen mit durchgehender Ankerschine und einer Edelstahlabdeckung
- Zweiteiliges Aluminiumprofil mit 50 mm breiten, gelochten Auflageschenkel
- Abdeckung aus Edelstahl ( V2 A)
- Standardhöhen 38 mm
- Ansichtsbreite von 34 mm bis 57 mm
- Standardlängen: 3,00 Meter
- Sonderlängen auf Anfrage
- Kunststoffeinlage in CFL-S1 (schwer entflammbar) möglich
Datenblätter
Dehnfugenprofile Serie 320-WA-38 bis 350-WA-38
Unsere Dehnfugenprofile der Serie 320-WA-38 werden mit einer glatten Kunststoffeinlage in der Standardfarbe: schwarz ausgeführt. Die Unterkonstruktion besteht aus Aluminium und die Abdeckung aus Edelstahl (V2 A). Unsere Profile sind hierbei für Fugenbreiten von 25 mm ausgelegt und bieten die unten aufgeführten Bewegungsaufnahmen. Die angegebenen Belastungen sind nur bei Verwendung der Montageanleitung von ASM-Profile gewährleistet.

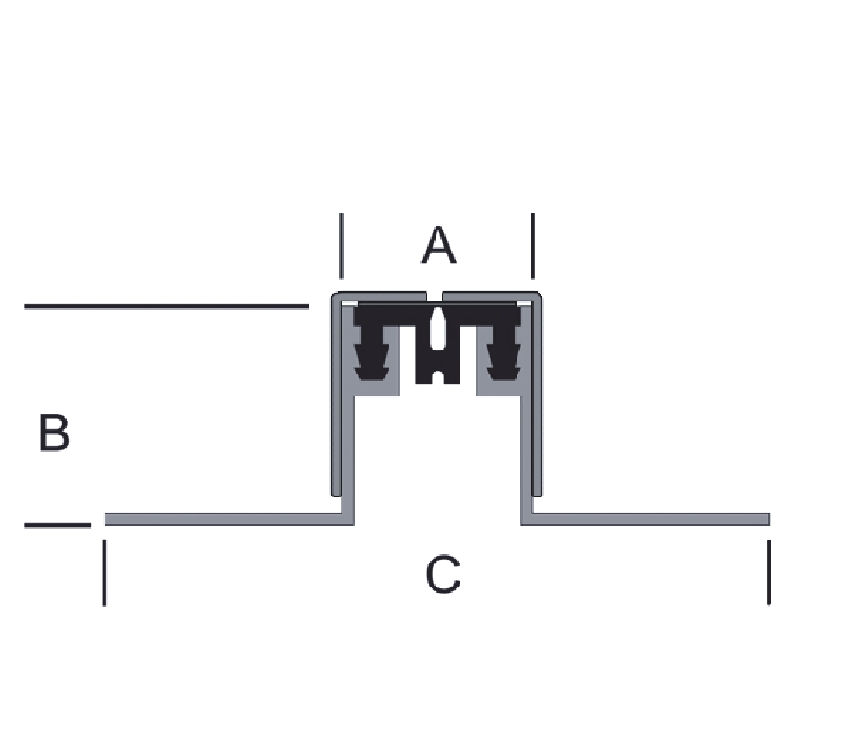

| Artikel-Nr. | Ansichts- breite ( A ) |
Profil- höhe ( B ) |
Bewegungsaufnahme | Gesamt- breite ( C ) |
|---|---|---|---|---|
| ASM-Profile 320-WA-38 | 34 mm | 38 mm | 5 mm + / -3mm Für Fugenbreite: bis 25 mm |
127 mm |
| ASM-Profile 335-WA-38 | 42 mm | 38 mm | 5 mm + / -4mm Für Fugenbreite: bis 25 mm |
135 mm |
| ASM-Profile 350-WA-38 | 57 mm | 38 mm | 8 mm + / -6mm Für Fugenbreite: bis 25 mm |
155 mm |
Sonderanfertigungen nach Kundenwunsch sind oftmals durch unsere geschulten und erfahrenen Mitarbeiter realisierbar. Sprechen Sie mit unseren Anwendungstechnikern, wir helfen Ihnen gerne. Wir von ASM-Profile haben schon für so manche "Problemfälle" eine Lösung liefern können.
Weitere Ausführungen wie, Einlage nach unten überstehend oder Einlage zurückspringend zur nachträglichen Versiegelung sind ebenfalls möglich. Wir erstellen Ihnen auch Kreuzungen, T-Stücke oder auch Winkel nach Ihren Vorgaben.
Details zum 320-WA-38
Details zum 335-WA-38
Details zum 350-WA-38
